Poser une toiture en bac acier ne se limite pas à visser des plaques sur une charpente. Le choix du profil, l’entraxe des pannes, la pente minimale, le type de fixation et la gestion de l’étanchéité conditionnent la durée de vie de l’ouvrage. Voici la technique détaillée, du dimensionnement de la structure jusqu’aux finitions d’étanchéité.
Les différents systèmes de bac acier pour toiture
Trois familles de produits couvrent la quasi-totalité des chantiers. Le choix entre elles dépend de l’isolation recherchée, de la portée disponible et du budget.
Bac acier simple peau
Le bac acier simple peau est une tôle nervurée posée seule, sans isolant intégré. Il convient aux bâtiments non chauffés (hangars, abris, dépendances) ou lorsque l’isolation est rapportée sous forme d’un écran de sous-toiture et d’un isolant en sous-face. C’est le système le plus économique, mais aussi le plus sensible à la condensation si la ventilation n’est pas pensée en amont.
Panneau sandwich isolé et double peau
Le panneau sandwich associe deux parements métalliques à une âme isolante (mousse polyuréthane ou laine minérale), posé en une seule opération. Le système double peau, lui, superpose une peau extérieure profilée et une peau intérieure plane, avec un isolant intercalé sur chantier entre les deux couches. Le panneau sandwich va plus vite à poser, mais la double peau permet d’ajuster l’épaisseur d’isolant selon les besoins thermiques réels du bâtiment.
Dimensionnement de la charpente support
Avant toute pose, la charpente métallique ou bois doit être calculée pour reprendre les charges de neige, de vent et le poids propre de la couverture. C’est cette étape qui fixe l’entraxe des pannes et donc le choix du profil de bac acier.
Entraxe des pannes et portée selon le profil
L’entraxe des pannes correspond à la distance entre deux appuis successifs. Pour un bac acier de 40 à 45 mm de hauteur d’onde, la portée admissible tourne autour de 1,50 à 2 mètres en simple appui, contre 2,50 à 3 mètres pour un profil de 60 à 75 mm en pose continue sur trois appuis. Plus la nervure est haute, plus la portée augmente, mais le poids et le coût du profil suivent la même courbe.
| Hauteur d’onde | Entraxe pannes recommandé | Pente minimale |
|---|---|---|
| 40-45 mm | 1,50 à 2,00 m | 5 % |
| 60-75 mm | 2,50 à 3,00 m | 3 à 4 % |
| 100 mm et plus | 3,50 à 4,50 m | 2 % |
Pente minimale et calcul de recouvrement
La pente minimale dépend directement de la hauteur de nervure et du sens du vent dominant. En dessous de 5 % de pente, le recouvrement transversal des bacs doit être renforcé et complété par un mastic ou une bande d’étanchéité, sous peine d’infiltration par remontée capillaire en cas de vent fort. Le recouvrement longitudinal (en tête de bac) est généralement de 150 à 200 mm, à ajuster selon l’exposition du site.

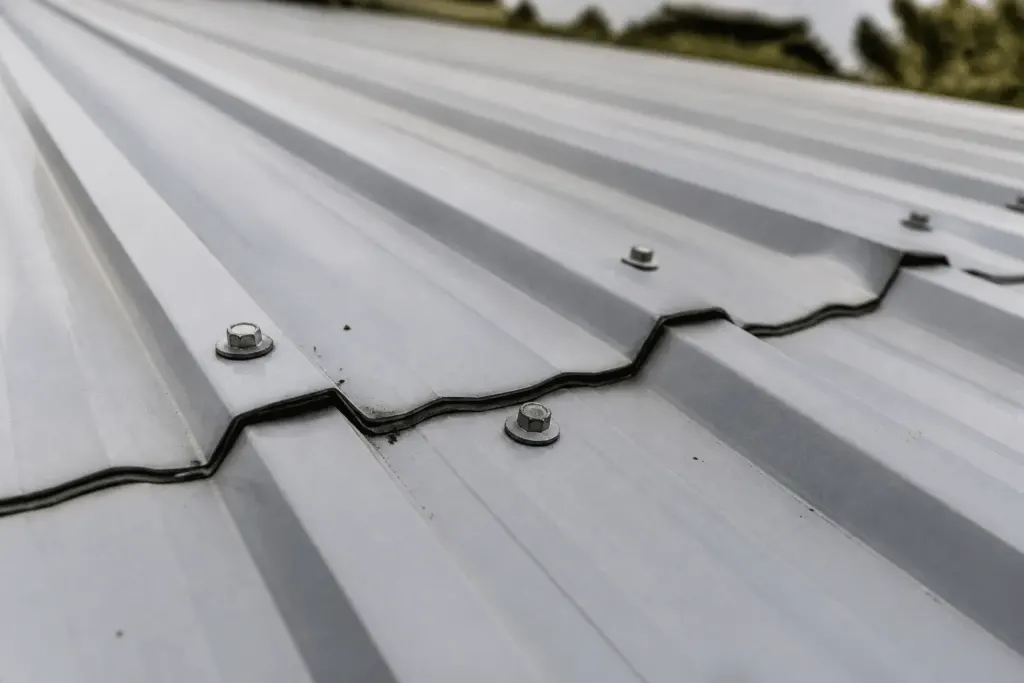

Fixations et règles d’assemblage
La fixation est l’étape qui détermine la tenue mécanique et l’étanchéité globale de la toiture. Deux méthodes coexistent, chacune avec ses contraintes propres.
Fixation en sommet d’onde : technique et quantité
La fixation en sommet d’onde (ou nervure) consiste à visser au point le plus haut du profil, là où l’eau ne stagne jamais. C’est la méthode la plus fiable pour éviter les infiltrations, contrairement à la fixation en plage (le creux entre deux nervures) qui reste tolérée sur des pentes fortes uniquement. En pratique, on compte 3 à 5 vis par mètre linéaire sur les pannes intermédiaires, et un couturage renforcé en périphérie avec des cavaliers pour absorber les efforts de soulèvement au vent.
Choix des vis selon le support (bois, métal, environnement corrosif)
Sur charpente bois, on utilise des vis autoperceuses à filetage bois avec rondelle EPDM d’étanchéité. Sur charpente métallique, la vis autoperceuse à pointe foreuse traverse directement la panne sans avant-trou. En environnement corrosif (bord de mer, milieu industriel), les fixations doivent être en inox A2 ou A4, et le tirefond réservé aux fixations lourdes sur bois massif de forte épaisseur.
Étapes de pose du bac acier
Le calepinage se fait avant toute pose : il détermine le sens de pose face au vent dominant, le nombre de bacs par rampant et les recouvrements nécessaires. La pose démarre toujours à l’opposé du vent dominant, pour que les recouvrements soient protégés plutôt qu’exposés.
Chaque bac est positionné, aligné sur le précédent, puis fixé provisoirement avant le vissage définitif en sommet d’onde. Les rives et faîtages sont traités en dernier, avec les accessoires de finition adaptés à chaque profil.
Étanchéité et gestion de l’humidité
Une toiture bac acier bien posée mécaniquement peut encore présenter des désordres si l’étanchéité aux points singuliers est négligée.
Closoirs, bandes d’étanchéité et accessoires
Le closoir ferme l’espace entre la nervure du bac et le faîtage ou la rive, en version ventilée ou pleine selon le besoin de circulation d’air. Un manchon d’étanchéité assure la jonction propre autour des traversées de toiture (ventilation, évacuation, câblage), point souvent responsable d’infiltrations quand il est oublié ou mal dimensionné.
Toiture froide ventilée vs toiture chaude
La toiture froide repose sur une lame d’air ventilée entre l’isolant et le bac acier, qui évacue la vapeur d’eau avant qu’elle ne se transforme en condensation. La toiture chaude place l’isolant directement contre la sous-face du bac, sans lame d’air, ce qui impose un pare-vapeur continu et parfaitement étanche pour éviter tout point de rosée à l’intérieur du complexe.
Le point de rosée mal placé, une pathologie fréquente
Sur une toiture chaude sans pare-vapeur continu, la vapeur d’eau intérieure traverse l’isolant et se condense au contact du bac acier froid. Résultat : gouttes sous toiture, corrosion prématurée de la face intérieure et isolant détrempé. Le contrôle de l’étanchéité du pare-vapeur avant fermeture du complexe évite ce désordre, difficile à corriger une fois la couverture posée.

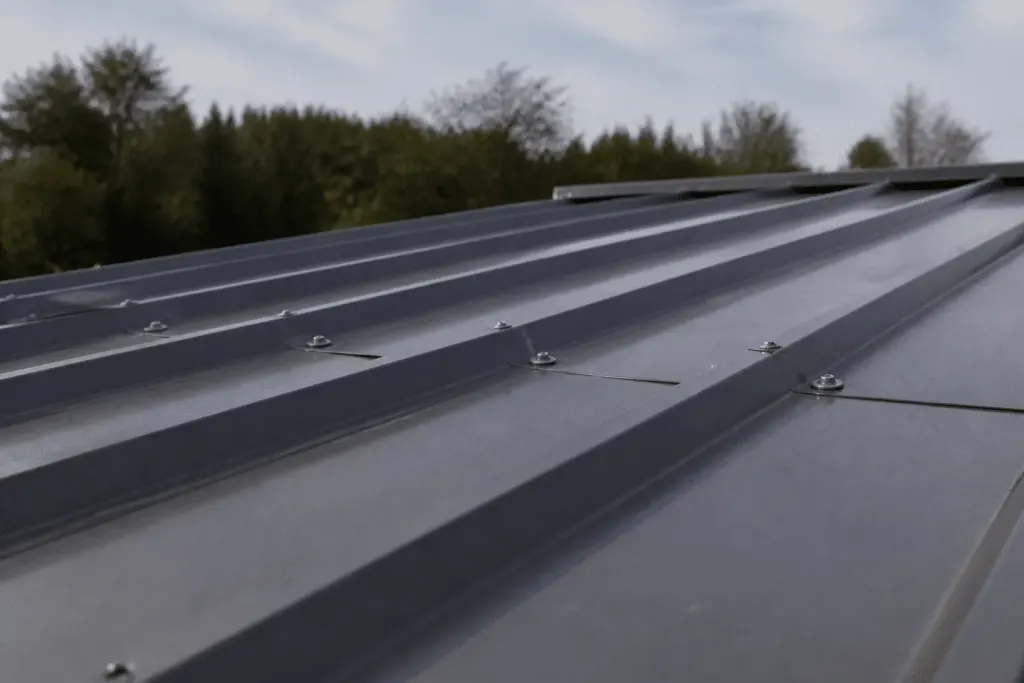

Normes DTU et erreurs à éviter
Le DTU 40.35 encadre la mise en œuvre des couvertures en bac acier : il fixe les pentes minimales par profil, les recouvrements, les distances de fixation et les règles de ventilation. S’en écarter n’est pas toujours visible immédiatement, mais expose à des reprises coûteuses en cas de sinistre ou de contrôle d’assurance.
Les erreurs les plus fréquentes restent la fixation en plage sur pente faible, l’absence d’écran de sous-toiture sous un bac simple peau isolé en sous-face, un entraxe de pannes trop large pour le profil choisi, et l’oubli du couturage entre bacs adjacents en zone de vent fort. Chacune de ces négligences se traduit tôt ou tard par une infiltration ou une déformation du profil, avec un coût de reprise largement supérieur à celui d’une pose correcte dès le départ.
